防雷接地材料的常用分类及其降阻计算的公式方法

相信很多做防雷的朋友都会遇到一些客户咨询接地降阻材料是如何降阻的，他们一般都会单纯的认为一根接地极可以降几欧姆，或者一个防雷接地模块可以降几欧姆，然后10根接地极，10个接地模块加起来可以降几个欧姆等等。其实他们不知道这些材料往往不能单纯的这么去计算，而要根据当地的土壤性质来决定的，比如之前土壤的电阻大小和土壤电阻率大小，他们的数据越大，相反接地材料的降阻效果就会越差，降低的电阻也会越低。反之亦然。那么我们来分析一下常见的防雷接地材料是通过什么样的计算公式来达到降阻效果的，只要掌握了这些公式，其实你们一样可以做到。

1，使用4×40的热镀锌扁钢做水平接地体，其工频接地电阻：

Rs：水平接地体接地电阻

ρ：土壤电阻率

L：水平接地体总长度(m)

d：等效水平接地体横截面直径(m)

  （角钢为边宽、扁钢为宽度的1/2）

t：埋在地下深度(m)                   一般取0.6米

K：与接地装置型式有关的系数

（扁钢为1、圆钢为1.27、角钢为1.46、）

   2，使用50×50×2000热镀锌角钢做垂直接地体，其工频接地电阻：

  ρ：土壤电阻率

          L：垂直接地体长度(m)

d：接地体直径（角钢为边宽）(m)

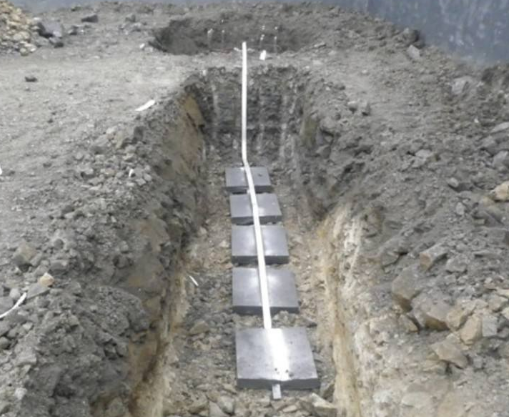

    3，使用接地模块做接地体，其工频接地电阻：

计算公式：单个接地模块：R=0.158ρ/k

并联后总接地电阻：R_M=R/NK

ρ：土壤电阻率

N：接地模块数量

K：地质系数

4,结论

地网的接地体由水平接地体、垂直接地体构成。使用50×50×2000热镀锌角钢做垂直接地体，同时增加使用接地模块时，由水平接地体、垂直接地体、接地模块构成的整个地网的工频接地电阻:

有了这几个公式，相信很多地网的降阻效果及数据就能迎刃而解了，看到的网友都好好学习摸索一下吧，说不定哪天就能用上了呢？一下还摸不透的可以收藏哦！但不要复制去其他地方发，不然必定追究哦！
